Особенность точного жидкого фильтра
● Жидкий фильтр JTGJM Precision - это большой проточный фильтр, а муниципальный жидкий фильтр с несколькими картриджами может соответствовать требованиям различных размеров скорости потока.
● Проектирование и производство конструкции соответствует санитарному сорту. Не является мертвым коником, встречи »Gmp'Standard. Этот продукт легко очистить, тщательно осушить, без остаточной жидкости.

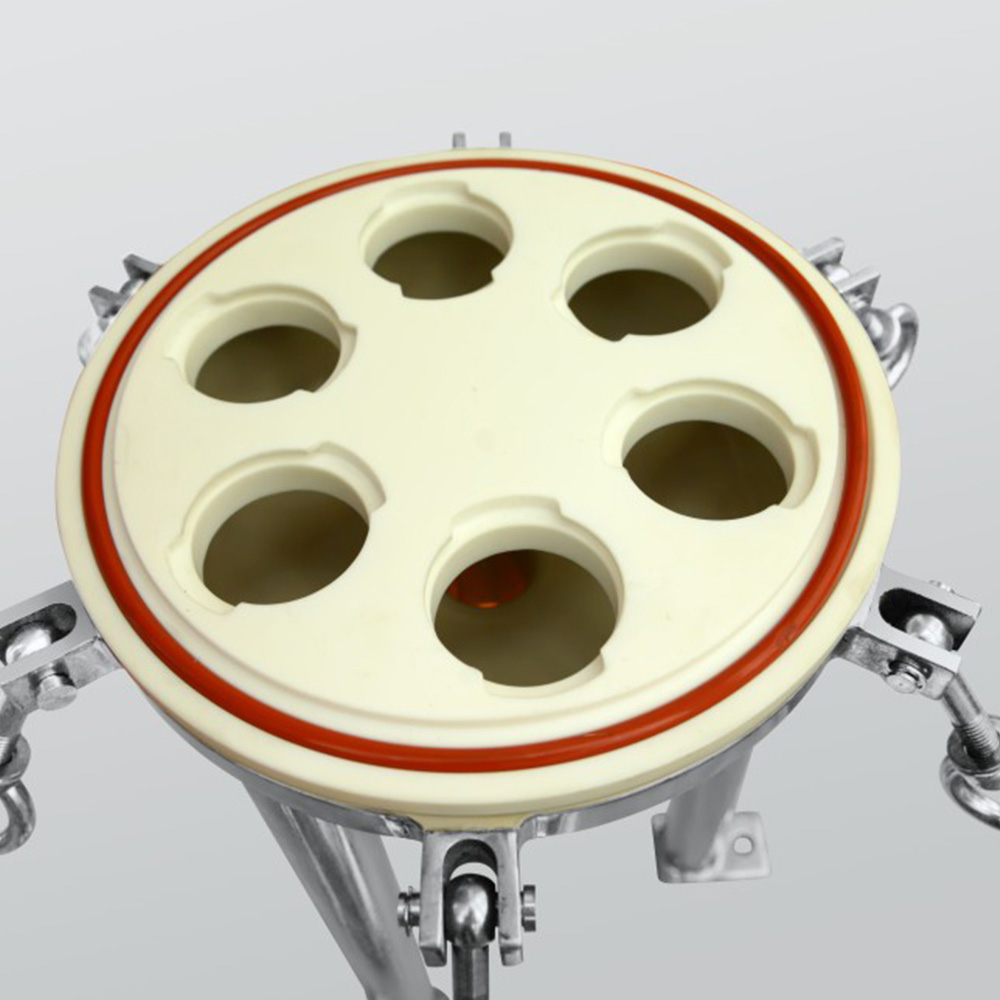

● Для строгого применения очистки пластина для поверхности FITER может быть разработана, чтобы разобрать для достижения полной очистки.
Приложение
● Фармацевтическая промышленность: все виды антибиотиков и других жидких фильтраций.,
● Продовольственные и напитки: вино, минеральная вода, дхививая вода, подвига.
● Нефтяная промышленность: фитрация впрыска воды на нефтяном поле.
● Электронная промышленность: высокая чистота вода.
● Химическая промышленность: все виды органического панели, кислота, фильтрация Lye.
Характеристика точного жидкого фильтра
● Ультра -высокий уровень полировки, внутренняя поверхность, отполированная до 0,3 мкм РА. Внешняя поверхность достигает 0,4 мкм, а абсолютная полировка уровня гигиенического уровня.
● Работа с большим потоком, компактный дизайн экономит пространство
● Конструкция боковой стороны в нижней части гарантирует, что поставки могут быть полностью удалены в одно и то же время, тангентная выходы тщательно выгружаются, а работники работают легко.
● Для более чем 15 картриджей корпус с прилегающим средством, качающаяся рука и болт или быстрый разом - это дополнительная конструкция для легко работы. Также это экономичный и практичный дизайн.
Условия эксплуатации
Максимальное рабочее давление | 0,6 МПа 、 1,0 МПа |
Макс эксплуатационная температура | 150 ℃ |
Дезинфицирует | 121 ℃/30 мин |
Поверхностная отделка
Финал тип | Механическая/электролитическая полировка, песчаная взрыва |
Полировка точности | Внутренняя поверхность RA≤0,3 мкм, внешняя поверхность RA≤0,4 мкм. |
Материал
Оболочка | 304,316L, дуплекс SS, Titanium, Hasielloy |
Вентиляционный/ сливный клапан | 304、316L |
Заново | 304 |
Стабилизатор лезвия | 304 |
Упплужденное кольцо | EPDM, PTFE, Viton, силикон |
Связь
Соединение оболочки | Фланце (Eysbolt) |
Вулл | Три-переплетенный |
N3 датчик давления (Opion) | 1,5 'Три-перегородка |
N4 Вентиляционный клапан (Opion) | 1/2 'Tri-Clamp (менее 12 шт. ) 1 'Tri-Clamp (более 15 пунктов) |
N5 дренажный клапан (опция) | 1/2 'Tri-Clamp (менее 12 шт. ) 1 'Tri-Clamp (более 15 пунктов) |
Патроны соединения | 222#, 226# |
JTGJM Selection Table
QTY. картриджа | Модель картриджа | Патроны соединения | Материал раковины | In-Outet Connection | Упплужденное кольцо | |
12r | 20 | s | 4 | K | E | |
3r = 3pcs | 21r = 21 шт | 20 = 20*картридж | S = 226 Тип | 4 = 304 | K = Tri-Clamp | E = EPDM |
5r = 5pes | 24R = 24 шт | 30 = 30cattridge | T = 222 тип | 6 = 316L | P = PTFE | |
7r = 7 шт | 36R = 36 шт | 40 = 40 ° картридж | D = дуплексс | V = витон | ||
8r = bpcs | 42R = 42 шт | T = ttanium | S = силикон | |||
9r = 9 шт | 48R = 48 шт | H = Hastelloy | ||||
12r = 12pes | 56R = 56 шт | |||||
15r = 15 шт | ||||||
Параметры измерения
3R (4R) | 5r (6r) | |||||
20 ' | 30 ' | 40 ' | 20 ' | 30 ' | 40 ' | |
A ： Общая высота | 1123 | 1373 | 1623 | 1145 | 1395 | 1645 |
B ： расстояние от входа до центра | 142 | 165 | ||||
C ： Диаметр оболочки | Φ204 | Φ250 | ||||
D1: высота от входа до земли | 540 | 660 | ||||
D2: высота от розетки до земли | 300 | 300 | ||||
В-аутлета N1 、 N2 Размер | 1.5 '/2 ' | 1.5 '/2 '/2.5 ' | ||||
(7r) | (8r) | |||||
20 ' | 30 ' | 40 ' | 20 ' | 30 ' | 40 ' | |
1145 | 1395 | 1645 | 1170 | 1420 | 1670 | |
176.5 | 190 | |||||
Φ273 | Φ300 | |||||
660 | 660 | |||||
300 | 300 | |||||
1.5 '/2 '/2.5 ' | 1.5 '/2 '/2.5 '/3 ' | |||||
9r (10r) | 12r (11r) | |||||
20 ' | 30 ' | 40 ' | 20 ' | 30 ' | 40 ' | |
1170 | 1420 | 1670 | 1170 | 1420 | 1670 | |
202.5 | 215 | |||||
Φ325 | Φ350 | |||||
660 | 660 | |||||
300 | 300 | |||||
1.5 '/2 '/2.5 '/3 ' | 1.5 '/2 '/2.5 '/3 ' | |||||
15r (18r) | (21r) | 24r (27/30r) | (36r) | (42R) | 48r (54r) | |
40 ' | 40 ' | 40 ' | 40 ' | 40 ' | 40 ' | |
1947 | 1959 | 2026 | 2036 | 2044 | 2067 | |
240 | 265 | 290 | 315 | 340 | 365 | |
Φ400 | Φ450 | Φ500 | Φ550 | Φ600 | Φ650 | |
682 | 694 | 714 | 729 | 734 | 744 | |
300 | 300 | |||||
3 '/3,5 '/4 ' | 3 '/3,5 '/4 ' | |||||
